Chybová hlášení, elektrokola s motorem - YAMAHA

02.03.22 | 3585x přečteno


Co se stalo?! Elektrokolo přestalo jet, na displeji se rozsvítil chybový kód a Vy začínáte mít pomalu, ale jistě orosené čelo. My víme, tohle není úplně nejrůžovější scénář. Proto jsme se pro Vás rozhodli udělat miniseriál o chybových hlášeních. V minulém díle jste si mohli počíst o problémech a jejich řešeních u motorů BOSCH. Dnes vám rozšíříme obzory u motorů YAMAHA.

Sdílet



Chybová hlášení, elektrokola s motorem - YAMAHA

Úvod

Stejně jako v minulém díle, i dnes začneme s obecnými informacemi.

Chybové hlášení nemusí hned znamenat, že je elektrokolo rozbité. Asi každý jsme již někdy viděli při brouzdání po internetu hlášku "chyba 404 - stránka nenalezna". Občas stačí stránku obnovit a chyba sama zmizí. K chybám dochází například, když se senzor nedokáže správně nakalibrovat, když je přerušeno spojení, nebo když software narazí na nějakou anomálii. Než začneme s konkrétními hlašeními, je zde pár obecných typů:

  • Vypněte elektrokolo a počkejte přibližně 10 sekund. Stejně jako u počítače může restart udělat zázraky!
  • Zkontrolujte, zda je Vaše baterie správně nainstalována a nabitá
  • Není nějaký kontakt porušený? Zkontrolujte, zda je displej správně zapojen a zkontrolujte všechny viditelné připojovací body
  • Neztratili jste magnet na drátech kola? Není přetočený? Pokud magnet chybí, motor nedokáže správně určit rychlost a přepne se do nouzového režimu, nebo přestane pracovat úplně

Jedna z nejčastějších příčin chybového hlášení - chybějící nebo přetočený magnet

Pokud žádný z těchto triků problém nevyřeší, podívejte se na číslo chybového hlášení a zjistěte co znamená. Níže uvádíme nejčastější chybové hlášení u motorů značky YAMAHA a jejich řešení.


Chybové hlášení YAMAHA

Japonský výrobce YAMAHA je považován za průkopníka motorů pro elektrokola a vyrábí je masově od roku 1993. GIANT vyrábí svá elektrokola s motory YAMAHA od roku 2013. Kromě motorů BOSCH se i HAIBIKE od roku 2014 spoléhá na systémy YAMAHA.

Situace s YAMAHOU je trošku komplikovanější než u BOSCHE, protože výrobci jízdních kol mohou svoje elektrokolo vybavit vlastním displejem, baterií atd. Jelikož výrobce jízdních kol nemusí používat celý systém YAMAHA, neexistují jednotné chybové kódy. Abychom vám to trochu usnadnili, sestavili jsme seznam se všemi běžnými kombinacemi chyb.

Chybové kódy YAMAHA/GIANT

Na elektrokolech značky GIANT jsou chybové kódy indikovány blikajícími diodami stavu baterie na displeji. V případě chyby budou všechny diody baterie třikrát blikat. Jedna dioda pak nadále bliká, zatímco všechny ostatní nesvítí. Trvale blikající indikátor označuje problém.

Pokud nelze chybový kód opravit ihned po jeho zobrazení, měli byste kolo odvézt prodejci, který si přes Bluetooth připojení k elektrokolu může přečíst přesný chybový kód.

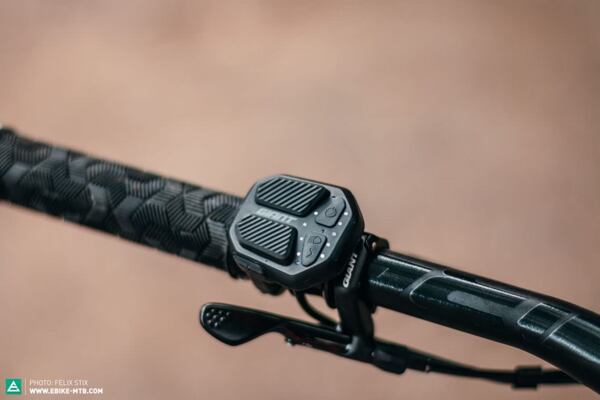

U nových modelů Trance E +, Stance E + a zbrusu nových modelů Reign GAINT záměrně vypustil velký displej a vyměnil jej za nový ovladač RideControl ONE. Kompaktní ovládání umožňuje přepínat mezi jízdními režimy pouhým stisknutím tlačítka. LED diody poskytují všechny relevantní informace o úrovních podpory a stavu nabití baterie. Samostatná LED dioda, která je umístěna mezi tlačítkem zapnutí / vypnutí a světelným tlačítkem se rozsvítí, když indikuje chybu.

Aplikace RideControl vám umožní identifikovat chybu a také vám poskytne užitečné rady pro řešení potíží.

Chybový kódPŘÍČINAŘEŠENÍ
A1Jednotka motoruVypněte systém a po cca. 20 sekundách ho znovu zapněte
A2Řídící jednotka displeje

Zkontrolujte zapojení kabelu

Vyměňte displej

A3Bluetooth

Vypněte systém a po cca. 20 sekundách ho znovu zapněte

Vyměňte řídící jednotku displeje

Vypněte všechna Bluetooth zařízení v okolí, aby nedošlo k párování

A4EnergyPak (baterie)

Nabijte baterii

Aktualizujte software

A5Snímač rychlosti

Zkontrolujte zapojení

Vyměňte čidlo

Zkontrolujte polohu magnetu na drátech zadního kola

Chybové kódy YAMAHA/HAIBIKE

Michael Albrecht, vedoucí servisu ve skupině Winora Group, považuje otočený magnet na zadním kole jako nejčastější poruchu.
Tato chyba se na Yamaha PW-X displeji promítne následovně:

  • SPD SNSR (snímač rychlosti)
  •     CHK MAGNET (zkontrolujte magnet)



Pokud se na displeji zobrazuje tato chybová zpráva, měli byste zkontrolovat polohu magnetu. Pokud chybové hlášení stále přetrvává i když je magnet ve správné poloze, požádejte svého prodejce aby zkontroloval zapojení konektoru.

Zatímco motor bude pokračovat v práci, bude v případě poruchy sledovat naprogramované převodové poměry, ale nebude pracovat na plný výkon a ani nebude zobrazovat aktuální rychlost.

Michael vysvětluje, že motor YAMAHA je velmi spolehlivý a poruchy samotného motoru jsou málo časté. Když se zobrazí chybové kódy 31 až 37, chyba je ovlivněna torzním snímačem. V těchto případech byste měli navštívit nejbližšího prodejce Winora / Haibike, tyto chyby lze často snadno vyřešit! Chybové kódy 38 a 39 označují vadný snímač kliky

Pokud jste zjistili, že váš problém není způsoben znečištěným nebo nesprávně zarovnaným magnetem, Michael doporučuje obrátit se na vašeho prodejce, který může identifikovat chybový kód pomocí diagnostického nástroje YAMAHA a chybu odstranit.

Chybový kódPŘÍČINAŘEŠENÍ
31/32

Kabel propojující torzní snímač a řídící jednotku je vadný

Vada kabelu mezi cívkou a deskou plošných spojů

Pokud systém nezjistí žádné chyby, může se po restartu vrátit do normálního provozu.

Jinak musí být vyměněn torzní snímač

33 - 37Abnormální pohotovostní, nebo abnormální provozní napětí

Pokud systém nezjistí žádné chyby, může se po restartu vrátit do normálního provozu.

Pokud systém detekuje chybu několikrát za sebou, nemůže naběhnout do normálního režimu. Poté je potřeba buď:

1. Nastavit referenční hodnotu napětí torzního snímače

2. Vyměňte torzní snímač

3. Vyměňte ovladač

38Vadný torzní snímač, nebo snímač klikyVyměňte torzní snímač, snímač kliky, nebo hnací hřídel
39Zkratovaný, nebo vadný snímač klikyVyměňte řídící jednotku, nebo hnací hřídel

Závěr

Doufáme, že pokud se dostanete do na začátku zmíněné situace, tak vám tyto informace pomůžou. Ale samozřejmě o to víc doufáme, že se do takové situace nikdy nedostanete!

V příštím díle našeho miniseriálu o chybových hlášeních se můžete těšit na chybová hlášení a jejich řešení u motorů SHIMANO.

Mohlo by Vás zajímat:

Zdroj: https://ebike-mtb.com/en/ebike-error-codes/?fbclid=IwAR10ASnWzpbjbpsIF9MGeRjx2XLe1qK1nDkdGJZaeNK33dtu4SnS6p9543Q
